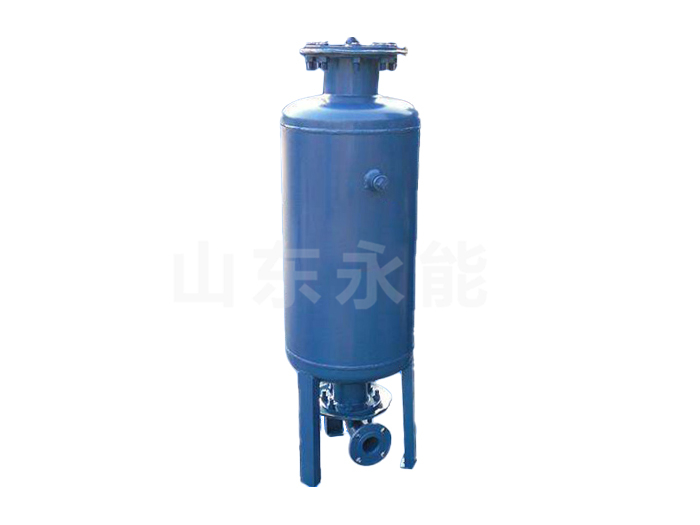

稳压罐



膨胀罐—由罐体、气囊、接水口及排气口四部份组成。用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。

简介

当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。直到气体压力与水的压力再次达到一致时停止排水。

本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。

应指出，《建筑给水排水设计规范》GB50015－2003（2009年版）对生活变频调速给水设备水泵的启动频率未作规定，因此，在用水量较少时段内，对于气压罐的体积并非按照7小时、5小时、或者4小时计算的调节水量进行选择；应因地制宜，根据系统流量、水泵功率、建筑面积等多方面考虑合理布置。

工作原理

在气压罐内设定的p1、p2、p3、p4四个压力控制点中，每个压力点与控制继电器相连接，p1为气压罐设计小工作压力，p2为消防水泵启动压力，p3为稳压泵启动压力，p4为稳压泵停泵压力。当罐内压力为p4，消防给水管网处于较高压力状态，稳压泵和消防水泵均处于停止状态，随着管网渗漏或其他原因造成泄压，罐内压力从p4降至p3时，便自动启动稳压泵向气压罐补水，直到罐内管理达到p4时，稳压泵停止运转，从而保证了气压罐内消防储水的常备储存。若建筑物内发生火灾，随着灭火设备的开启用水，使气压罐内的水量减少，压力不断下降，当从p4迅速降至p2时，在发出警报的同时，输出信号到消防控制中心，自动启动消防水泵向消防给水管网供水，当消防水泵启动后，稳压泵便自动停止运转，消防增压稳压功能完成。

应用

稳压罐广泛应用于住宅、办公、科研、商业、饭店、医院、影剧院、体育馆等多层或高层民用和公共建筑的生活供水、消防供水；住宅小区、工厂、军事设施的生活、生产及消防供水：以及由于自来水水压上不去和不能设置屋顶水箱和拆迁改建扩建及已建成的单层、多层、高层住宅、公共建筑和工厂的生活污水、生产污水、消防供水。稳压气压膨胀水罐可用于暖气系统，代替屋顶膨胀水箱。

特点

稳压罐可代替建筑屋顶水箱、水塔及旧式气压水罐，该设备的主要特点为：①一次充气可保持长期使用，用户不需另外设置充气设备；②罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；③占地面积小、投资省、安装快、操作管理和维修方便；④省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；⑤能减弱水量噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；⑥灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；⑦自动控制使用方便、运行可靠；⑧能确保用水点和消火栓所需的供水压力，供水安全可靠。
