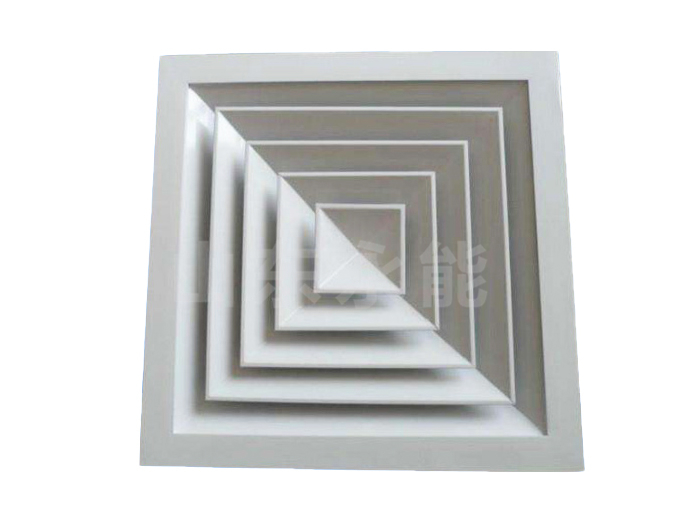

方形散流器
发布时间:2020-08-24 09:01:09浏览次数:2315次
散流器是空调或通风的送风口,就是让出风口出风方向分成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。
作用
空调或通风的送风口,顾名思义,就是让出风口出风方向分成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。
分类
根据散流器类型不同,有(1)方(矩)形散流器、圆形多层锥面散流器、圆形凸型散流器,其气流流型为平送贴附型;(2)自力式温控变流型散流器(3)送回(吸)两用散流器。
散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形,可根据使用要求制成正方形或长方形,能配合任何天花板的装修要求。散流器的内芯部分可从外框拆离,方便安装及清洗。后面可配风口调节阀以控制调整风量。适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等。为了使人们在各种环境里避免噪音的干扰以及不适感,除了按性能表确定颈部风速外,还需要考虑安装高度及安装场合。
?产品选用
1.散流器选用主要控制参数风口型式。材质、规格、出口风速、全压损失和气流射程等。
2.散流器的材质主要有塑料、钢制和铝合金三类。
3.选型要点
1) 根据工程特点、所需气流组织类型。调节性能和送风方式等,选择相应的风口类型。
2) 根据需要风量[送风或排(回)风],在风口颈部(或风口进出口断面处)允许的风速范围内,确定所需风口的尺寸。如按风口风速(一般为2~5m/s)确定风口尺寸时,应考虑风口的有效面积率(一般为30%~60%)。
3) 校核所选择风口的主要技术性能。如射程、压力损失、噪声指标以及工作区域内的风速与温差。
4) 确定所选风口的布置安装方式以及与风道的连接方式。
施工安装
1.安装前应检查风口机械性能。
a) 风口的活动零件,要求动作自如、阻尼均匀,无卡死和松动。
b)导流片可调或可拆卸的产品,要求调节拆卸方便、可靠,定位后无松动现象。
2.风口外表装饰面应平整、扩散环分布应匀称、颜色应一致、无明显的划伤和压痕。
3.风口允许偏差值应符合表2规定。
表2 风口尺寸允许偏差 单位:mm
圆形风口
|
|
|
|
直径
|
≤250
|
>250
|
|
允许偏差
|
0~-1
|
0~-3
|
|
矩形风口
|
|
|
|
边长
|
<300
|
300~800
|
>800
|
允许偏差
|
0~-1
|
0~-2
|
0~-3
|
对角线长度
|
<300
|
300~500
|
>500
|
对角线长度之差
|
≤1
|
≤2
|
≤3
|
